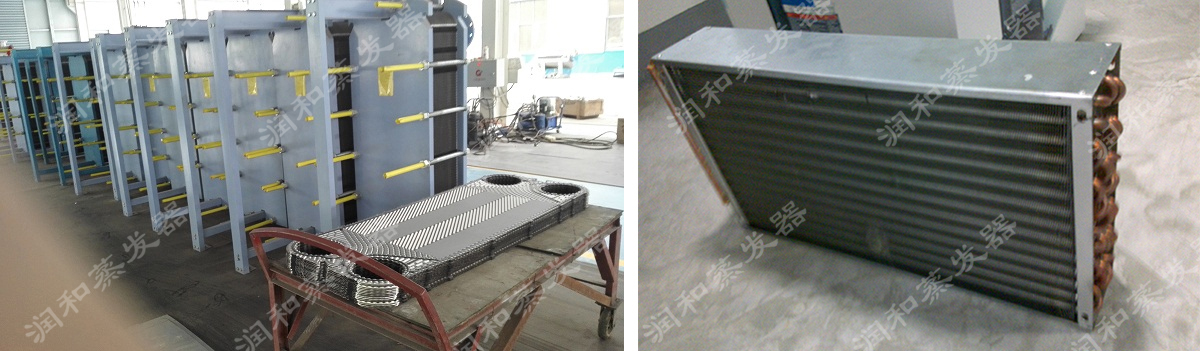

蒸發器外殼內帶有加熱蒸汽夾套，其內裝有可旋轉的葉片即刮板。刮板有固定式和轉子式兩種，前者與殼體內壁的間隙為0.5～1.5mm，後者與器壁的間隙隨轉子的轉數而變。料液由蒸發器上部沿切線方向加入（亦有加至與刮板同軸的甩料盤上的）。由於重力、離心力和旋轉刮板刮帶作用，溶液在器內壁形成下旋的薄膜，並在此過程中被蒸發濃縮，完成液在底部排出。這種蒸發器是一種利用外加動力成膜的單程型蒸發器。 板式蒸發器主要由板式加熱器與分離室組合而成。加熱器的總體結構與組合方式與板式換熱器的類似，但一般直接利用蒸汽或二次蒸汽進行加熱。根據料液與蒸汽在加熱板上的流動，板式蒸發器有升膜式、降膜式兩種結構。處於加熱蒸汽分布和產品分布均勻要求，它們的換熱板結構與普通板式熱交換器的換熱板有所不同，主要是供產品進出和加熱介質進出的開孔大小、數量、形狀位置不同。



板式蒸發器是近年發展起來的一種新型節能蒸發設備，和傳統的管式蒸發器比較，具有以下幾個特點：
(1) 傳熱效率高，K值一般為3500～5800kW/(m2·K)，比管殼式蒸發器高2～4 倍，因而在同等條件下所需傳熱麵積小；
(2) 結構緊湊，體積小，特別適用於老廠改造、技改等充分利用原有設備,克服空間局限的場合；
(3) 質量輕，傳熱板薄，耗用金屬量少，每平方米加熱麵積約消耗金屬10kg，僅為列管式加熱器的1/3～1/4；
(4)加熱物料在加熱器中停留時間短，內部死角少，衛生條件好，適用於熱敏性物料的加熱；
(5) 操作靈活，設備餘量大，可以根據需要增加或減少板片的數量以改變其加熱麵積，或改變工作條件，設備規格的幅度很大,每片換熱片的尺寸，小的可到0.5m2 ，大的可達1.3m2，每台設備的換熱麵積可在1～1000m2之間；
(6) 可使用較低溫度的熱源,回收低溫熱源中的熱量，冷熱物料之間的傳熱溫差可減少到4～5℃。



板式蒸發器的研究和應用近年來發展很快。無論是國內國外,作為一種新型節能蒸發設備,板式蒸發器已經廣泛應用於冶金、食品、造紙、空調、化工及海水淡化等行業。
